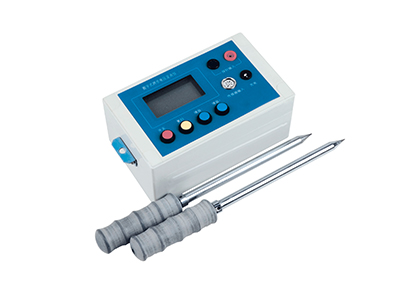

HD-86 數字式跨步電壓定點儀
本設備主要用于地下電力電纜（尤其是單芯高壓電纜）金屬護層接地故障的精確定點，也可用于芯線接地故障的輔助定點（在護層已經破壞的情況下）。
持之以恒，服務電力
十年高壓試驗設備制造廠家
全國服務熱線400-027-1996
全國服務熱線400-027-1996
服務熱線400-027-1996
? ?HD-86數字式跨步電壓定點儀是一臺集計算機技術、數字信號處理技術于一體的高性能的智能化儀表，主要用于地下電力電纜（尤其是單芯高壓電纜）金屬護層接地故障的定點，也可用于芯線接地故障的輔助定點（在護層已經破壞的情況下）。CD-86數字式跨步電壓定點儀還可通過電流傳感器在井孔中測量故障電纜中的阻性電流，對電纜故障點進行分段定位。
? ?HD-86需要與HD-66電纜護層故障測試高壓源及測距儀配合使用，完成高壓電纜護層接地故障的定點。
? ?HD-86具有信號波形顯示、故障點方向指示、電池欠壓指示、自動關機等功能。
產品特點
? 1、直接指示故障點方向，迅速查找故障點。
? 2、靈敏度高，響應范圍大。
? 3、采用數字信號處理技術，直接顯示信號波形，抗干擾能力強。
? 4、自動調零，抵消地電位變化影響。
? 5、能夠通過電流傳感器測量故障電纜中的阻性電流，對故障點進行分段。
? 6、配置高性能可充電鋰電池，充滿電后能連續工作15小時以上。
? 7、欠壓指示功能：電池欠壓時電量指示閃爍。
? 8、自動關機功能：電池欠壓或長時間無操作時能夠自動關機。
? 9、堅固機殼，質輕便攜。
產品參數
|
信號接收模式
|
電壓信號：探針輸入；電流信號：電流傳感器輸入
|
|
至高檢測靈敏度
|
電壓信號0.1mV；電流信號5mA?
|
|
信號至大輸入范圍
|
探針300V
|
|
顯示功能
|
信號波形、故障點方向、電池水平等
|
|
電源
|
7.4V、2400mAH可充電鋰電池
|
|
充電器電源
|
AC 220V±10%? 50Hz±2Hz?
|
|
體積
|
主機200mm×100mm×90mm；探針Φ30×1100mm
|
|
質量
|
主機0.5kg；探針0.5kg
|
|
使用條件
|
溫度:0-40℃；濕度10-90％RH；海拔<4500m
|
